2017-04-17 Данная инструкция так же подходит для автомобилей Citroen С4 хетчбэк.

Citroen C4

Расположение блока предохранителей в салоне.
На рисунке цифра 3.

Предохранители и реле Citroen C4 седан

Для доступа к предохранителям и пинцету снимите крышку с фиксаторов, потянув ее за верхнюю часть справа, затем слева, снимите крышку полностью, достаньте каркас, на обратной стороне которого расположен пинцет.

Предохранители и реле Citroen C4 седан

Предохранители и реле Citroen C4 седан

Расшифровка:

Предохранитель № Номинальный ток Защищаемая цепь F3 3 A Противоугонное устройство или кнопка системы START/STOP. F4 5 A Ридер дистанционного ключа-пульта. F5 3 A Дистанционный ключ-пульт. F8 3 A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3 A Блок переключателей на рулевом колесе. F13 10 A Прикуриватель. F16 3 A Задние индивидуальные светильники, подсветка перчаточного ящика. F17 3 A Подсветка противосолнечного козырька, передние индивидуальные светильники. F19 5 A Панель приборов. F21 10 A Управление автомагнитолой и климатической установкой. F22 5 A Дисплеи, парктроник. F28 15 A Автомагнитола, авторадио (доп. оборудование). F31 30 A Центральный замок.

Блок предохранителей в салоне.
Зависит от комплектации.

Предохранители и реле Citroen C4 седанПредохранители и реле Citroen C4 седан

Расшифровка:

Предохранители и реле Citroen C4 седан

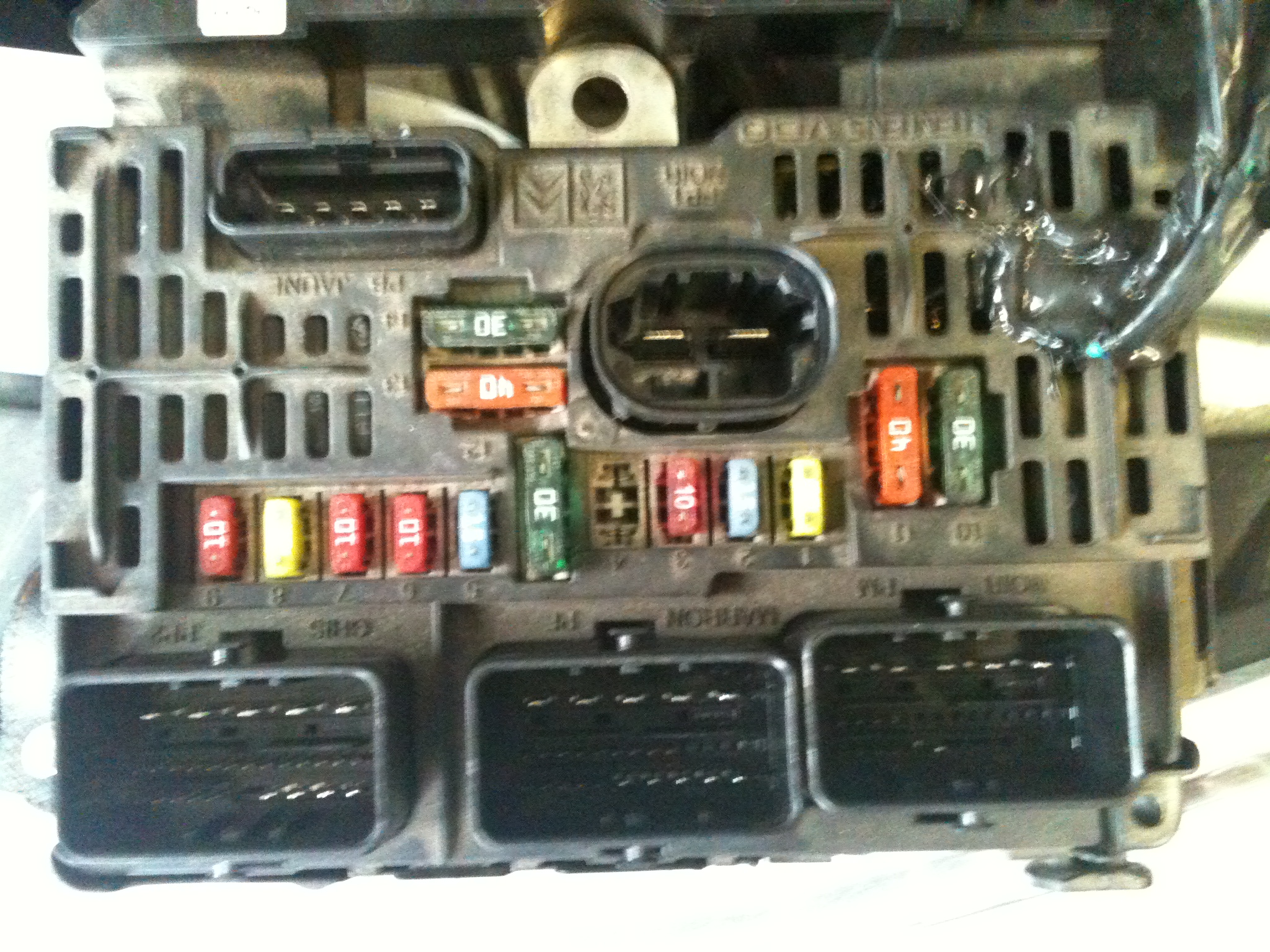

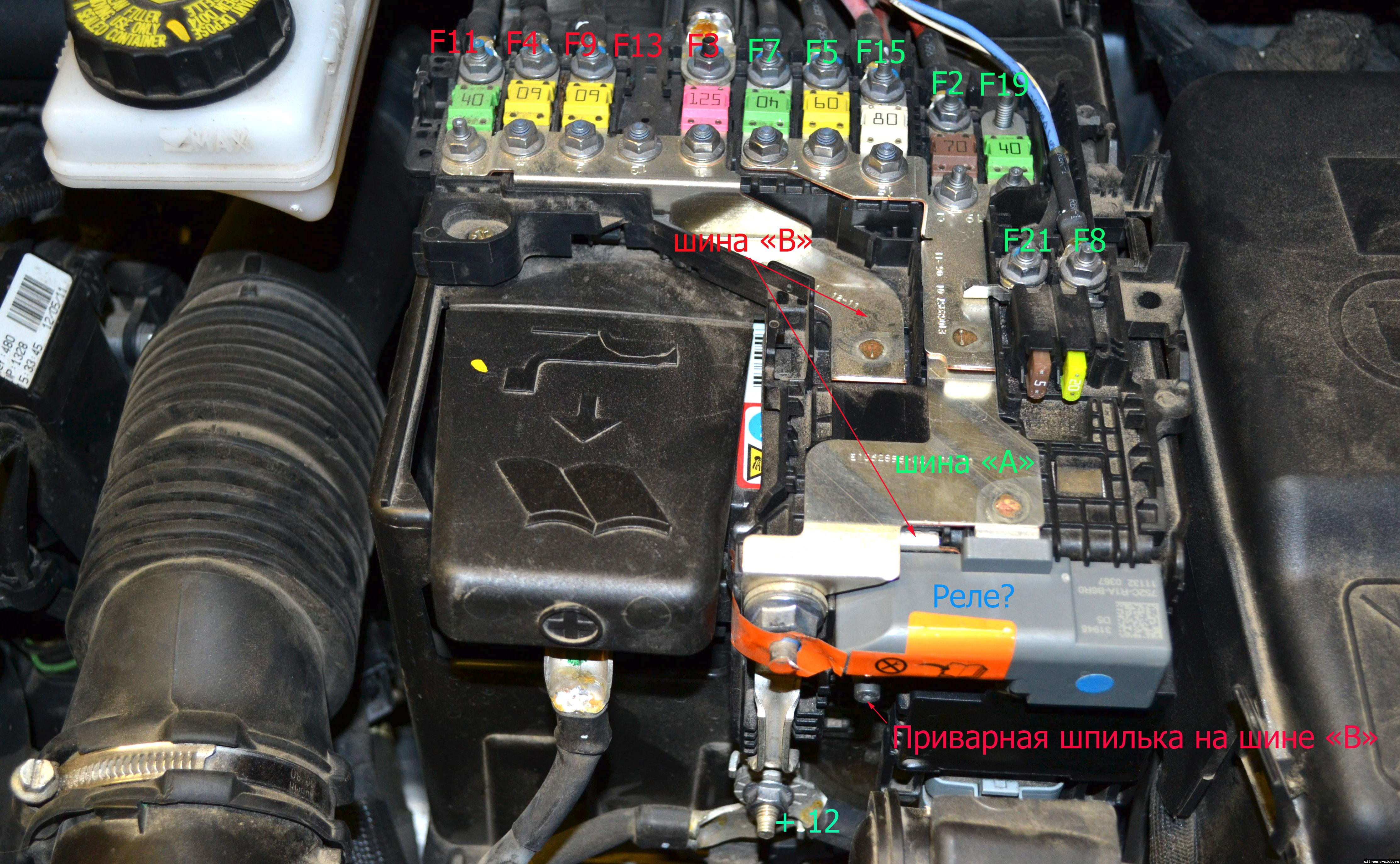

Блок предохранителей в моторном отсеке Citroen C4 седан.

Расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны)

Предохранители и реле Citroen C4 седан

Расшифровка:

Предохранитель № Номинальный ток Защищаемая цепь F19 30 A Малая / большая скорость работы очистителя ветрового стекла. F20 15 A Насос омывателя ветрового стекла. F21 20 A Насос омывателя фар. F22 15 A Звуковой сигнал. F23 15 A Правая галогенная фара дальнего света. F24 15 A Левая галогенная фара дальнего света.

Блок предохранителей под капотом.
Зависит от комплектации.

Предохранители и реле Citroen C4 седан

Расшифровка:
Предохранители и реле Citroen C4 седан
